ブレーキパッド交換には
それなりの手順がありまして
省いても交換自体はできますが
パッドの片べりや、鳴きの原因になることがあります。

普段当たり前すぎて説明もしないのですが
順を追って見てみましょう。

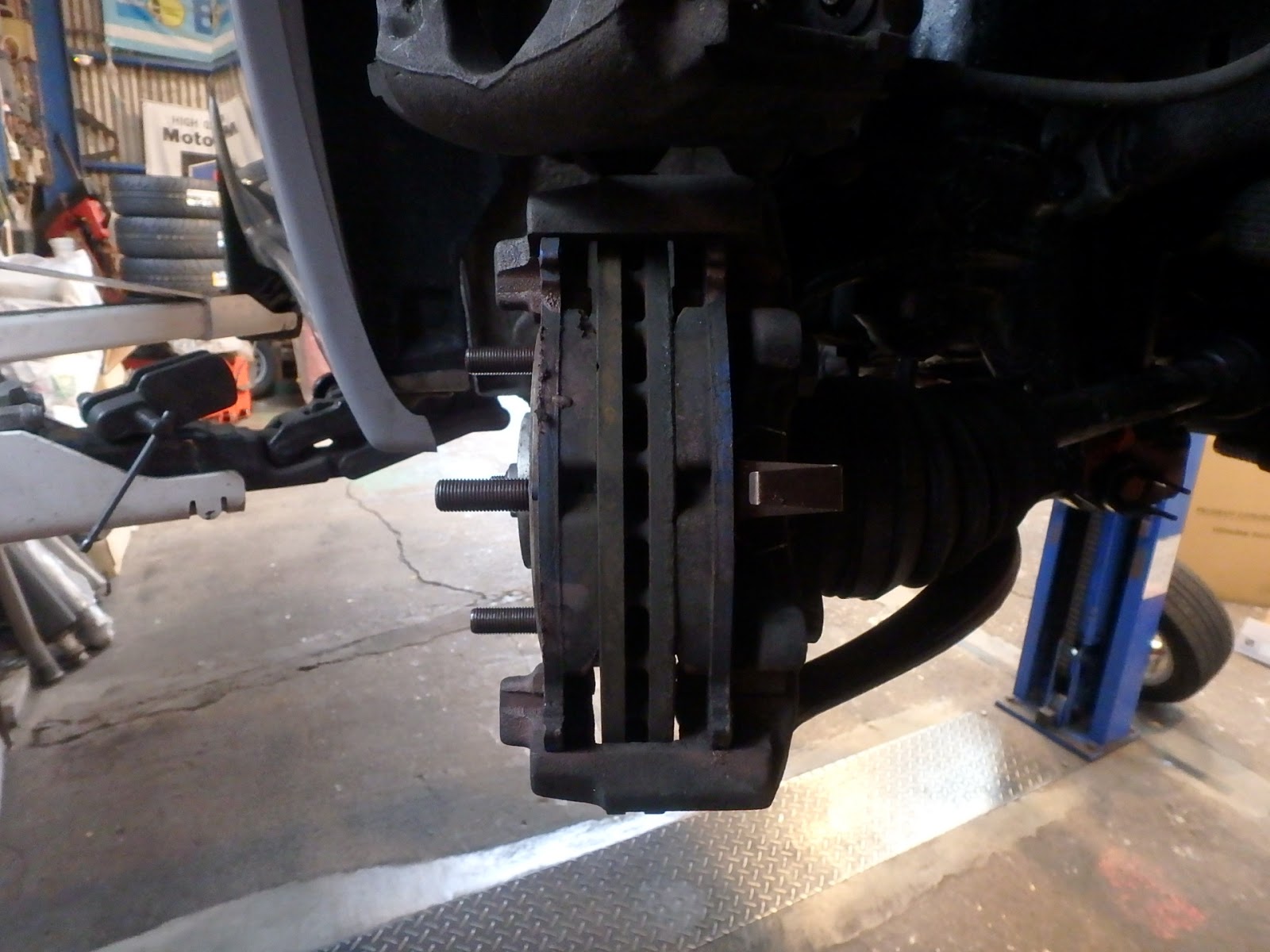

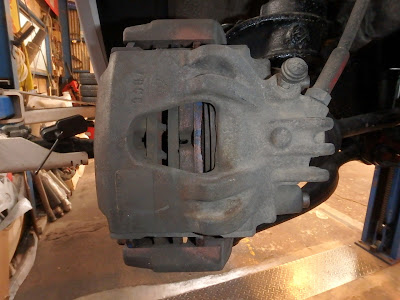

●プジョー１０６Ｓ１６のフロントブレーキ外観

原理は
ブレーキペダルを踏みますと
油圧が画像右側のピストンにかかってきて
右側ブレーキパッドをブレーキディスクに押し当てます。

キャリパーは左右にスライドするようになっていますので
上記動作の反力で、左側パッドもディスクに押し当てて
両側のパッドがディスクを押さえつけて
制動力が発生、車が減速します。

円盤をつまむ感じですね！

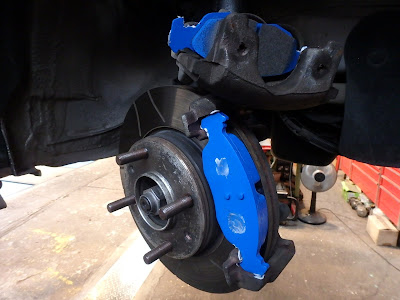

キャリパーを外したところです。

ディスクの中心に空間があるのは
ブレーキの冷却（空気で冷やす）用です。
古い車には特別な装備でしたが
現代の車、特にフロント側はほとんどこの仕様です。



先ほどキャリパーが左右にスライドすると書きましたが
画像のネジの部分が、その役割をします。
スライドピンなどの名称です。

＊ブレーキメーカーによってこの構造ではない
　色々な構造があります。



スライドピンを抜いたところ
結構グリス切れで、キューキューいってます。




グリスが固くなってるので・・・




クリーニング
錆は無かったのですが
必要であれば、ワイヤーブラシ等で掃除が必要な場合もあります。





専用のグリス添付



パッド自体にも必要な部分に専用のグリス塗ります。

キャリパーブラケット、パッドベースプレート間
　パッド自体が動きやすいように、鳴き止めも期待して

キャリパーと接触する部分、ピストン
　振動による鳴き止め




こんな風に雑に塗るのは
あまり好みじゃないな～。




完成！
ブレーキを踏んで、ほんのちょっとだけムニュッっとグリスがはみ出るのが
好みです！



参考
４ポットキャリパーなど
対抗ピストンの場合は、キャリパー自体は動きません。
ピストンが左右から出てきます。

フローティングディスクとか
サイドブレーキ兼用のキャリパーとか
色々な構造のものがあるんですけど
その辺はまたの機会に。
